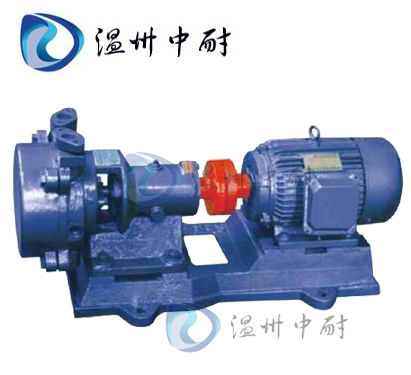

SZB型水環真空泵結構工作室由泵體、泵蓋構成，上有進排氣口，下有放水螺塞，泵蓋上有指示旋轉方向的箭頭，泵體有填料函和填料壓蓋，內裝填料密封，泵體側面的螺絲孔為補充水環消耗用水。 由鑄鐵制成葉輪，有12個葉片呈放射狀均分布，有平衡孔（其中兩個套扣供拆卸用）平衡軸向力。葉輪平鍵與軸聯接并可沿軸向滑動調節間隙。軸為優質鋼制成，支承在泵的托架內的兩個滾珠軸承上，右端有彈性聯軸器和電機直接聯接。托架用鑄鐵制成，有止口保證與泵體準確聯接，軸承間有空腔，可存潤滑油，用稀油或黃油滑均可。
    從傳動方向看，泵軸為逆時針方向旋轉（右邊法蘭為排氣口，左邊法蘭為進氣口）。
